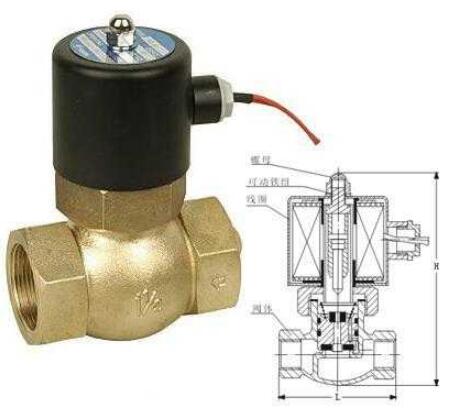

2L黃銅電磁閥
一、2L 電磁閥概述:
2L電磁閥,用于管路中對介質二位式通斷切換的自動控制。使用壓力:0.5~15kg/cm2;最大耐壓力:20kg/cm2;使用流體:蒸汽、液體、氣體;使用流體粘度:20CST以下;工作溫度:-5~180℃
二、2L 電磁閥主要詳細參數:
三、2L 電磁閥主要零部件材質:
2L電磁閥,用于管路中對介質二位式通斷切換的自動控制。使用壓力:0.5~15kg/cm2;最大耐壓力:20kg/cm2;使用流體:蒸汽、液體、氣體;使用流體粘度:20CST以下;工作溫度:-5~180℃
型號 | A | B | C | D | K(G) |
2L170-10 | 125 | 42 | 146 | 82 | 3/8" |
2L170-15 | 125 | 42 | 146 | 82 | 1/2" |
2L170-20 | 125 | 42 | 146 | 82 | 3/4" |
2L200-25 | 136 | 52 | 162 | 90.5 | 1" |
2L300-35 | 148 | 74 | 183 | 111 | 11/4" |
2L300-40 | 147 | 74 | 183 | 111 | 11/2" |
2L500-50 | 176 | 94.5 | 223 | 163 | 2 |
三、2L 電磁閥主要零部件材質:
型號 | 2L170-10 | 2L170-15 | 2L170-20 | 2L200-25 | 2L300-35 | 2L300-40 | 2L500-50 |
L mm | 82 | 90.5 | 111 | 163 | |||
H mm | 146 | 162 | 183 | 223 | |||
使用流體 | 蒸汽、空氣、水 | ||||||
動作方式 | 先 導 式 | ||||||
形???? 式 | 常 閉 式 | ||||||
流量孔徑 | 17 | 22 | 30 | 50 | |||
CV值 | 4.8 | 12 | 20 | 48 | |||
接管口徑 | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
使用粘度 | 20 CST以下 | ||||||
使用壓力 | 0.05~1.6MPa | ||||||
工作溫度 | -5~180℃ | ||||||
電???? 壓 | AC220V AC110V DC24V ±10% | ||||||
本體材質 | 黃銅 | ||||||
油封材質 | EPDM |
