法蘭旋啟式止回閥
產品介紹
H44法蘭旋啟式止回閥具有流通能力大的特點,采用內裝搖臂旋啟式結構,閥門的所有啟閉件都裝于閥體內部,不穿透閥體,除了中閥蘭部位用密封墊片或密封環密封外,整體沒有外漏點,杜絕了閥門外泄的可能??商峁﹫?zhí)行美標、日標、德標、國標連接尺寸的產品。
產品特點
1、采用內裝搖臂旋啟式結構,所有啟閉件都裝于閥體內部,不穿透閥體;
2、搖臂和閥瓣連接處采用球面連接的結構,使得閥瓣在360℃范圍內有一定的自由度,有適當?shù)奈⒘课恢醚a償;
3、閥門密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6,即使用在有細粒的介質中亦不會因沖蝕而很快磨損;
執行標準
設計規范:GB/T 12233
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:GB/T13927
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
產品性能規范
主要外形連接尺寸
結構圖片
H44法蘭旋啟式止回閥具有流通能力大的特點,采用內裝搖臂旋啟式結構,閥門的所有啟閉件都裝于閥體內部,不穿透閥體,除了中閥蘭部位用密封墊片或密封環密封外,整體沒有外漏點,杜絕了閥門外泄的可能??商峁﹫?zhí)行美標、日標、德標、國標連接尺寸的產品。
產品特點
1、采用內裝搖臂旋啟式結構,所有啟閉件都裝于閥體內部,不穿透閥體;
2、搖臂和閥瓣連接處采用球面連接的結構,使得閥瓣在360℃范圍內有一定的自由度,有適當?shù)奈⒘课恢醚a償;
3、閥門密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6,即使用在有細粒的介質中亦不會因沖蝕而很快磨損;
執行標準
設計規范:GB/T 12233
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:GB/T13927
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
材質 | 型號 |
WCB | H44H/Y-16C~100 |
304 | H44W-16P~100P |
316 | H44W-16R~100R |
產品性能規范
H44法蘭旋啟式止回閥性能規范 | ||||
公稱壓力 | HRRH/Y-16C~100 | H44W-16P~100P | H44W-16R~100R | |
工作壓力(MPa) | 1.6~10.0 | |||
適用溫度(℃) | ≤350 | ≤200 | ||
適用介質 | 水、油、氣、蒸汽 | 腐蝕性介質 | ||
材料 | 閥體、閥蓋 | WCB | 304 | 316 |
閥板 | 2Cr13,304,316 | |||
密封面 | 合金鋼,司太立 | |||
銷軸 | 2Cr13,304,316 |
主要外形連接尺寸
H44法蘭旋啟式止回閥外形尺寸 | |||||||
公稱通徑 DN | L | D | D1 | D2 | b | Z-d | H |
25 | 160 | 115 | 85 | 65 | 16 | 4月14日 | 100 |
32 | 180 | 135 | 100 | 78 | 16 | 4月18日 | 105 |
40 | 200 | 145 | 100 | 85 | 16 | 4月18日 | 115 |
50 | 230 | 160 | 125 | 100 | 16 | 4月18日 | 135 |
65 | 290 | 180 | 145 | 120 | 18 | 4月18日 | 142 |
80 | 310 | 195 | 160 | 135 | 20 | 8月18日 | 165 |
100 | 350 | 215 | 180 | 155 | 20 | 8月18日 | 180 |
125 | 400 | 245 | 210 | 185 | 22 | 8月18日 | 210 |
150 | 480 | 280 | 240 | 210 | 24 | 8月23日 | 233 |
200 | 500 | 335 | 295 | 265 | 26 | 12月23日 | 304 |
250 | 550 | 405 | 355 | 320 | 30 | 12月25日 | 348 |
300 | 650 | 460 | 410 | 375 | 30 | 12月25日 | 390 |
350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |

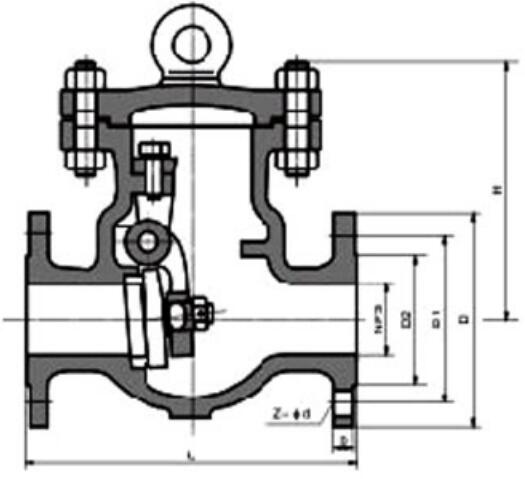

結構圖片
