ZCS水用電磁閥
ZCS水用電磁閥特點:
ZCS水用電磁閥適用于以水或液體為工作介質,可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥 采用橡膠密封,故對工作介質的清潔度大大減低,具有起筆迅速,可靠性能高等特點。
ZCS水用電磁閥型號規格說明:
ZCS水用電磁閥應用范圍:
ZCS水用電磁閥用于石油化工、電力裝備、醫藥設備、污水處理、暖通空調、鍋爐補水、清洗設備、電鍍涂裝、灌裝計量、通風設施、食品工業、給水排水系統等。
ZCS水用電磁閥 結構特點:
1、磁先導膜片式操作結構
2、閥門流量比普通閥提高10%
3、采用特殊密封結構和特種密封材料無泄漏
4、壽命長是同類產品的5倍以上
5、工作平穩噪音低、無水錘沖擊、無顫抖聲
6、采用膜片式、對介質潔凈度要求較低
7、不銹鋼可動鐵芯經久耐用,反應快速;
8、配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上
9、防爆線圈符合T4,T5和測CE的標準(德國NASS線圈)
10、引用標準:GB3836?9 防爆標志 Exm I/IIT4(國產線圈)
ZCS水用電磁閥 技術參數:
ZCS水用電磁閥 外形尺寸:
ZCS水用電磁閥適用于以水或液體為工作介質,可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥 采用橡膠密封,故對工作介質的清潔度大大減低,具有起筆迅速,可靠性能高等特點。

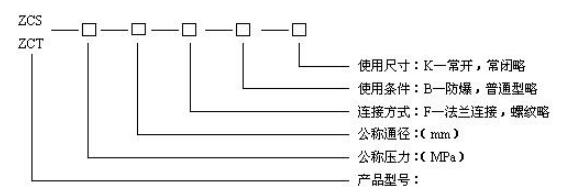

ZCS水用電磁閥型號規格說明:
ZCS水用電磁閥用于石油化工、電力裝備、醫藥設備、污水處理、暖通空調、鍋爐補水、清洗設備、電鍍涂裝、灌裝計量、通風設施、食品工業、給水排水系統等。
ZCS水用電磁閥 結構特點:
1、磁先導膜片式操作結構
2、閥門流量比普通閥提高10%
3、采用特殊密封結構和特種密封材料無泄漏
4、壽命長是同類產品的5倍以上
5、工作平穩噪音低、無水錘沖擊、無顫抖聲
6、采用膜片式、對介質潔凈度要求較低
7、不銹鋼可動鐵芯經久耐用,反應快速;
8、配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上
9、防爆線圈符合T4,T5和測CE的標準(德國NASS線圈)
10、引用標準:GB3836?9 防爆標志 Exm I/IIT4(國產線圈)
ZCS水用電磁閥 技術參數:
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
工作介質 | 液體、水、≤ΟE、及其他非腐蝕性流體 | |||||||||||||
功耗VA | 17 | 30 | ||||||||||||
閥體材質 | 鑄鐵銅不銹鋼 | 鑄鐵 | ||||||||||||
流量系數 Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 |
動作方式 | 常開常閉 | |||||||||||||
型式 | 先導式 | |||||||||||||
介質溫度(℃) | -5~80 | -50~60 | ||||||||||||
工作壓力(Mpa) | 0.05~1.0 | 0.1~1.0 | 0.15~1.0 | |||||||||||
額定電壓 | AC220V?DC24V其余規格可作特殊訂貨 |

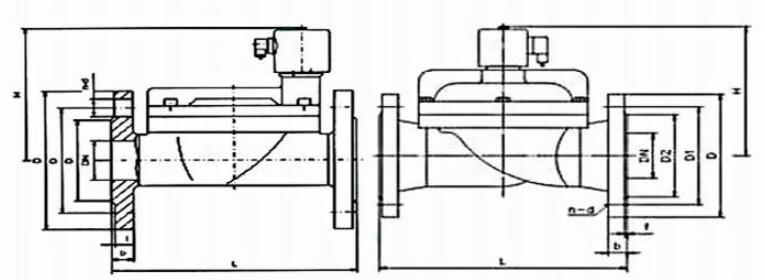

ZCS水用電磁閥 外形尺寸:
公稱通徑 | 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | |||||
DN | H | L | G | H | L | D | D1 | D2 | n-d |
15 | 100 | 80 | 1/2" | 4-Φ14 | |||||
20 | 102 | 80 | 3/4" | 4-Φ18 | |||||
25 | 122 | 90 | 1" | 170 | 160 | 115 | 85 | 65 | 4-Φ18 |
32 | 168 | 140 | 11/4" | 218 | 180 | 140 | 100 | 78 | 4-Φ18 |
40 | 187 | 156 | 11/2" | 238 | 200 | 150 | 110 | 85 | 4-Φ18 |
50 | 207 | 180 | 2" | 255 | 230 | 165 | 125 | 100 | 4-Φ18 |
65 | 290 | 260 | 185 | 145 | 120 | 4-Φ18 | |||
80 | 330 | 270 | 200 | 160 | 135 | 4-Φ14 | |||
100 | 370 | 320 | 220 | 180 | 155 | 8-Φ18 | |||
125 | 530 | 360 | 250 | 210 | 185 | 8-Φ18 | |||
150 | 570 | 400 | 285 | 240 | 210 | 8-Φ23 | |||
200 | 607 | 600 | 340 | 295 | 265 | 8-Φ23 |
