用途
　　ZQDF（Y）系列蒸汽（液用）電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中溫度、流量、壓力等參數進行自動調節或遠程控制。 本系列電磁閥產品可廣泛用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZQDF系列主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

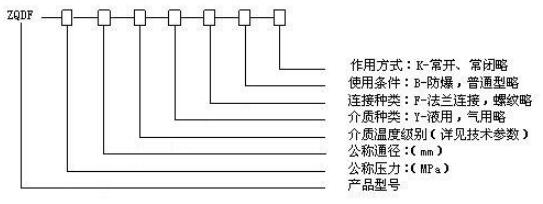

　　型號規格說明
　　技術參數

型號 參數	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公稱壓力（MPa）	1.6
工作壓差（MPa）	DN15-50		0～1.6
	DN65-100		0.05～1.6
介質種類	煤氣、 空氣等	飽和 蒸汽	過熱蒸汽或高溫氣體	水油 液體	熱水	高溫 水、油
介質溫度℃（mm）	≤60	≤180	≤220	≤60	≤180	≤220
使用電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-92規定
泄漏量（ml/min）	按JB/T7352-92·F規定
功耗（VA）	50

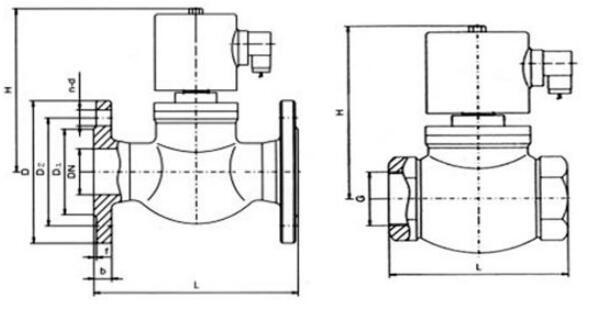

　　安裝尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1月2日	153	130	96	65	46	14	2	4-Φ14
20	153	92	3月4日	153	150	105	75	56	16	2	4-Φ14
25	153	110	1	153	160	115	85	65	16	3	4-Φ14
32	176	120	11月4日	176	180	140	100	76	18	3	4-Φ18
40	176	140	11月2日	176	200	150	110	84	18	3	4-Φ18
50	192	162	2	192	230	165	125	99	20	3	4-Φ18
65				250	290	185	145	118	20	3	4-Φ18
80				260	310	200	160	132	20	3	8-Φ18
