先導活塞式氣體減壓閥

先導活塞式氣體減壓閥
  概述
  YK43X/F/Y型先導活塞式氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。YK43X/F/Y型先導活塞式氣體減壓閥主要用于氣體管路,如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。
  適用范圍
  當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
  主要技術參數和性能指標
公稱壓力(Mpa) 1.6 2.5 4 6.4 10 16
殼體試驗壓力(Mpa)* 2.4 3.75 6 9.6 15 24
密封試驗壓力(Mpa) 1.6 2.5 4 6.4 10 16
最高進口壓力(Mpa) 1.6 2.5 4 6.4 10 16
出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1
滲漏量 X/F(聚四氟乙稀/橡膠):O Y(硬密封):GB12245-1989

  *:殼體試驗不包括膜片、頂蓋
  流量系數(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

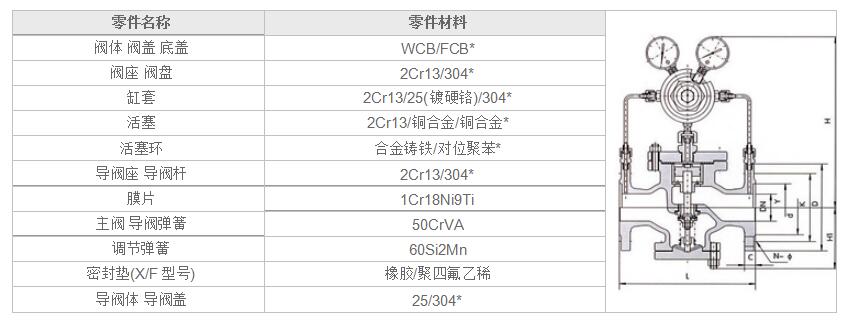

  主要零件材料
湖南蝶閥生產,截止閥銷售,湖南雙正流體設備有限公司
  *:用于氧氣介質時的材料
  外形尺寸(PN1.6-4.0)單位:mm
公稱通徑DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465

  外形尺寸(PN6.4-16.0) 單位:mm
公稱通徑DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 300 100
20 180 200 310 105
25 200 220 31 120
32 220 230 310 120
40 240 240 335 135
50 270 300 335 135
65 300 340 340 140
80 330 360 380 170
100 380 380 185
125 450 490 215
150 500 490 225
200 550 535 260
250 650 580 310
300 800 725 355
350 850 765 395
400 900 800 435
500 950 855 495

  連接形式
  法蘭式:RF FM RJ
  執行準備:JB79 GB9113 ANSI B16.5
