水力控制閥

水力控制閥

泄壓閥持壓閥500x

泄壓閥持壓閥500x
  一、用途
  泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。
  本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。
  本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
  二、工作原理
  1、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。
  2、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。
湖南蝶閥生產,截止閥銷售,湖南雙正流體設備有限公司
  三、主要技術參數
零件名稱 零件材料
閥體 閥蓋 WCB、304、316L
閥座 閥盤 銅合金、304、316L
密封圈 O型圈 丁腈橡膠、三元乙丙
閥桿 2Cr13、304、316L
彈簧 50CrVA、304、316L
針型閥 銅合金、304、316L
球閥 銅合金、304、316L
浮球閥 銅合金、304、316L
微型過濾器 不銹鋼

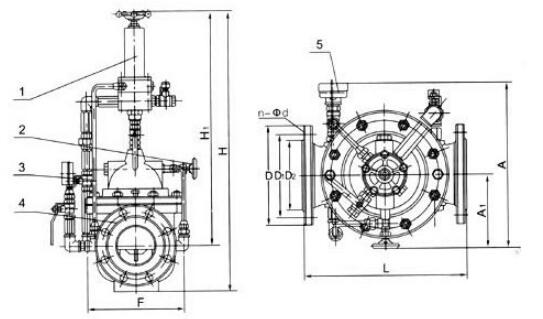

  四、結構圖
湖南蝶閥生產,截止閥銷售,湖南雙正流體設備有限公司
  五、連接尺寸
DN L A A1 H H1 F D D1 D2 n-Φd
mm mm mm
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 330 130 550 460 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4月14日
25 180 330 130 550 460 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4月14日
32 180 330 130 550 460 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4月18日
40 240 345 135 610 516 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4月18日
50 240 345 135 610 516 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4月18日
65 250 355 140 625 520 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8月18日
80 285 360 146 645 538 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8月18日
100 360 400 156 750 596 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8月22日
125 400 420 170 808 655 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8月26日
150 455 435 186 864 710 355 285 285 300 240 240 250 212 212 211 8月22日 8月22日 8月26日
200 585 480 206 1135 805 460 340 340 360 295 295 310 268 268 274 8月22日 12月22日 12月26日
250 650 530 226 1185 855 500 395 405 425 350 355 370 320 320 330 12月22日 12月26日 12月30日
300 800 575 246 1325 955 580 445 460 485 400 410 430 370 370 389 12月22日 12月26日 16-30
350 860 620 275 1385 990 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 635 286 1445 1030 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 665 320 1325 905 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 695 348 1430 960 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 720 372 1565 1020 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 770 422 1755 1160 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 805 458 2230 1515 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48
