對夾蝶式止回閥
產品介紹
H76對夾蝶式止回閥(又名:對夾雙瓣止回閥)采用短型結構尺寸和雙閥瓣設計。相比傳統的旋啟式止回閥,該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢??商峁﹫?zhí)行美標、國標連接尺寸的產品。
產品特點
1、雙閥瓣設計
2、重量輕、結構緊湊
3、雙彈簧作用閥瓣設計
4、軟密封或金屬密封閥座圈設計
執行標準
設計規范:GB/T 12233
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:GB/T13927
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
產品性能規范
主要外形連接尺寸
結構圖片產品介紹
H76對夾蝶式止回閥(又名:對夾雙瓣止回閥)采用短型結構尺寸和雙閥瓣設計。相比傳統的旋啟式止回閥,該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢??商峁﹫?zhí)行美標、國標連接尺寸的產品。
產品特點
1、雙閥瓣設計
2、重量輕、結構緊湊
3、雙彈簧作用閥瓣設計
4、軟密封或金屬密封閥座圈設計
執行標準
設計規范:GB/T 12233
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:GB/T13927
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
產品性能規范
主要外形連接尺寸
結構圖片
H76對夾蝶式止回閥(又名:對夾雙瓣止回閥)采用短型結構尺寸和雙閥瓣設計。相比傳統的旋啟式止回閥,該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢??商峁﹫?zhí)行美標、國標連接尺寸的產品。
產品特點
1、雙閥瓣設計
2、重量輕、結構緊湊
3、雙彈簧作用閥瓣設計
4、軟密封或金屬密封閥座圈設計
執行標準
設計規范:GB/T 12233
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:GB/T13927
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
產品性能規范
主要外形連接尺寸
結構圖片產品介紹
H76對夾蝶式止回閥(又名:對夾雙瓣止回閥)采用短型結構尺寸和雙閥瓣設計。相比傳統的旋啟式止回閥,該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢??商峁﹫?zhí)行美標、國標連接尺寸的產品。
產品特點
1、雙閥瓣設計
2、重量輕、結構緊湊
3、雙彈簧作用閥瓣設計
4、軟密封或金屬密封閥座圈設計
執行標準
設計規范:GB/T 12233
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:GB/T13927
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
材質 | 型號 |
WCB | H76H/X-16C~100 |
304 | H76H/X-16P~100P |
316 | H76H/X-16R~100R |
產品性能規范
H76對夾蝶式止回閥性能規范 | ||||
公稱壓力 | H76H/X-16C~100 | HC44X-16P~100P | H76H/X-16R~100R | |
工作壓力(MPa) | 1.6~10.0 | |||
適用溫度(℃) | ≤350 | ≤200 | ||
適用介質 | 水、油、氣、蒸汽 | 腐蝕性介質 | ||
材料 | 閥體、蝶板 | WCB | 304 | 316 |
閥桿 | 2Cr13,304,316 | |||
密封面 | 合金鋼,橡膠 | |||
彈簧 | 不銹鋼 |

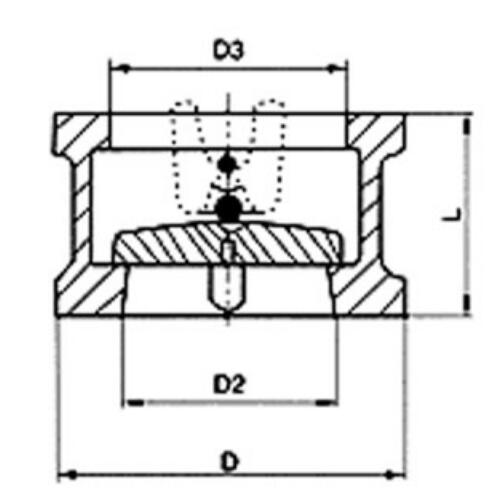

主要外形連接尺寸
H76對夾蝶式止回閥外形尺寸 | |||||
公稱壓力 | 公稱通徑 | 尺寸 | |||
PN | DN | L | D | D3 | D2 |
PN1.6MPa | 50 | 60 | 108 | 56 | 51 |
PN2.5MPa | 65 | 67 | 128 | 73 | 65 |
80 | 73 | 142 | 88 | 80 | |
100 | 73 | 162 | 108 | 102 | |
125 | 86 | 192 | 132 | 127 | |
150 | 98 | 218 | 160 | 152 | |
200 | 127 | 273 | 210 | 203 | |
250 | 146 | 328 | 266 | 254 | |
300 | 181 | 384 | 310 | 305 | |
350 | 184 | 444 | 355 | 350 | |
400 | 191 | 496 | 405 | 400 | |
450 | 203 | 556 | 455 | 450 | |
500 | 219 | 618 | 505 | 500 | |
600 | 222 | 732 | 605 | 600 | |
700 | 305 | 802 | 700 | 695 | |
800 | 305 | 912 | 800 | 796 | |
900 | 368 | 1012 | 903 | 898 | |
1000 | 432 | 1126 | 1055 | 1050 | |
1200 | 524 | 1340 | 1205 | 1200 |
結構圖片
