夾套保溫截止閥
BJ45夾套保溫截止閥采用保溫夾套設計,利用外部熱源在閥門的外部循環加熱,可以有效防止介質通過閥門時溫度損失,保證介質的溫度,主要用于石油、化工、冶金、制藥等各類系統中,以輸送常溫下會凝固的高粘度介質。
執行標準
設計與制造:BS1873 BS5160 GB12233
法蘭尺寸:ANSIB16.5 JB/T79 GB9113
壓力溫度:ANSIB16.34
結構長度:ANSIB16.10 BS1873 GB12221
對焊連接尺寸:ANSIB16.25
檢驗與實驗:BS6755 GB/T13927
產品型號
產品性能規范
主要外形連接尺寸

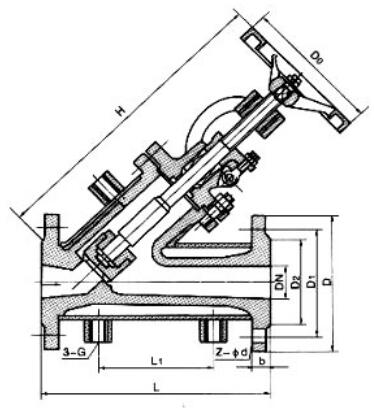

結構圖片
執行標準
設計與制造:BS1873 BS5160 GB12233
法蘭尺寸:ANSIB16.5 JB/T79 GB9113
壓力溫度:ANSIB16.34
結構長度:ANSIB16.10 BS1873 GB12221
對焊連接尺寸:ANSIB16.25
檢驗與實驗:BS6755 GB/T13927
產品型號
材質 | 型號 |
WCB | BJ45H-16C,BJ45H-25,BJ45H-40 |
304SS | BJ45H-16P,BJ45H-25P,BJ45H-40P |
316SS | BJ45H-16R,BJ45H-25R,BJ45H-40R |
產品性能規范
夾套保溫截止閥性能規范 | ||||
型號 | BJ45H-16 | BJ45H-25 | BJ45H-40 | |
公稱壓力(MPa) | 1.6 | 2.5 | 4 | |
密封試驗壓力(MPa) | 1.76 | 2.75 | 6 | |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 4.4 | |
適用溫度(℃) | ≤350℃ | |||
材料 | 閥體、閥瓣、閥蓋 | WCB,CF8,CF3 | ||
填料 | 柔性石墨,聚四氟乙烯 | |||
手輪 | QT450-10 | |||
閥桿螺母 | ZCuA110Fe3 | |||
閥桿 | 2Cr13,304SS | |||
墊片 | 柔性石墨 |

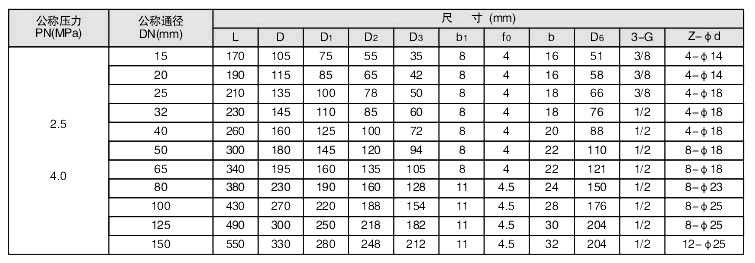

主要外形連接尺寸
