雙聯安全閥
概述
A37H-25(16C/40)雙聯安全閥適用于工作工作溫度≤350℃的蒸汽,空氣等介質的設備和管路上,當設備和管路內壓力超過允許值時,閥門自動開啟,繼而全量排放,當壓力降低到規定值時,閥門自動關閉,保證設備和管路的安全運行。
適用范圍
該安全閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保

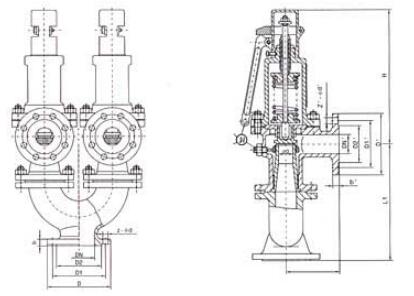

結構示意圖
說明
該閥門是在一個Y型接頭上裝設兩個同樣型號規格安全閥,基公稱通徑是指Y型接頭進口通徑,組合情況如下:
主要外形尺寸
A37H-25(16C/40)雙聯安全閥適用于工作工作溫度≤350℃的蒸汽,空氣等介質的設備和管路上,當設備和管路內壓力超過允許值時,閥門自動開啟,繼而全量排放,當壓力降低到規定值時,閥門自動關閉,保證設備和管路的安全運行。
適用范圍
該安全閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保
結構示意圖
該閥門是在一個Y型接頭上裝設兩個同樣型號規格安全閥,基公稱通徑是指Y型接頭進口通徑,組合情況如下:
A37H型公稱通徑 | 80 | 100 | 125 | |
相應的A47H型公稱通徑 | 65 | 80 | 100 | |
A38Y型公稱通徑 | 80 | 100 | 150 | |
相應的A48Y型公稱通徑DN(mm) | 50 | 65 | 125 | |
A43H型公稱通徑DN(mm) | 50 | 80 | 100 | 150 |
相應的A47H型公稱通徑 | 32 | 50 | 80 | 125 |
主要外形尺寸
型號 | 尺寸 | 重量 | |||||
DN | L | L1 | B | DN | do | ||
16C | 80 | 145 | 310 | 205 | 65 | 2×50 | 68.7 |
A37H-25 | 100 | 160 | 355 | 255 | 80 | 2×65 | 858.8 |
40 | 125 | 170 | 380 | 380 | 100 | 2×80 | 148 |
16C | 80 | 135 | 290 | 290 | 65 | 2×32 | 52.7 |
A38Y-25 | 100 | 170 | 350 | 350 | 80 | 2×50 | 81.8 |
40 | 150 | 225 | 410 | 410 | 125 | 2×80 | 215 |
16C | 50 | 115 | 225 | 225 | 32 | 2×25 | 39 |
A43H-25 | 80 | 135 | 285 | 285 | 50 | 2×40 | 52.7 |
40 | 100 | 160 | 355 | 355 | 80 | 2×65 | 137.8 |
150 | 190 | 410 | 41 | 100 | 2×80 | 213 |
