倒吊桶式疏水閥

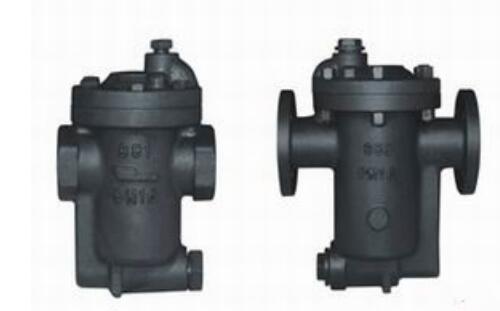

倒置桶式蒸汽疏水閥詳細介紹:
倒置桶式蒸汽疏水閥其內部結構是由杠桿系統連接倒吊桶,克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件,倒吊桶開口向下。裝置剛起動時,管道內出現空氣和低溫冷凝水,此時疏水閥是全開放,空氣和低溫冷凝水迅速排出,裝置很快提升溫度。
每當蒸汽進入倒吊桶內,倒吊桶產生向上浮力,倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔,能自動排空氣,當一部份蒸汽從小孔排出,另一部份蒸汽產生凝結水,倒吊桶失去浮力向下沉,倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內,閥門再關閉,循環工作,間斷排水。
倒置桶式蒸汽疏水閥產品結構特點:
1.內腔所有運動部件均為不銹鋼,耐磨損,耐腐蝕。
2.由于蒸汽不能到達被水封的閥座孔,所以無蒸汽損失,高效節能。
3.浮桶倒置,不會被破壞壓扁,不怕水擊,壽命長。
4.倒置桶頂部設有排氣孔。連續排空氣性能好,不會形成冷滯后和氣堵。
5.不受背壓的影響,在高的背壓下能很好地工作。
6.工作可靠,只有兩個運動部件(杠桿—和倒置桶),故不會產生卡阻。
7.閥座與閥瓣在閥的頂部,閥瓣在開關中可以使污物通過,有良好的自我清洗性能,無污物困擾。
倒置桶式蒸汽疏水閥主要技術參數:
倒置桶式蒸汽疏水閥連續排水量:
倒置桶式蒸汽疏水閥其內部結構是由杠桿系統連接倒吊桶,克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件,倒吊桶開口向下。裝置剛起動時,管道內出現空氣和低溫冷凝水,此時疏水閥是全開放,空氣和低溫冷凝水迅速排出,裝置很快提升溫度。
每當蒸汽進入倒吊桶內,倒吊桶產生向上浮力,倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔,能自動排空氣,當一部份蒸汽從小孔排出,另一部份蒸汽產生凝結水,倒吊桶失去浮力向下沉,倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內,閥門再關閉,循環工作,間斷排水。
倒置桶式蒸汽疏水閥產品結構特點:
1.內腔所有運動部件均為不銹鋼,耐磨損,耐腐蝕。
2.由于蒸汽不能到達被水封的閥座孔,所以無蒸汽損失,高效節能。
3.浮桶倒置,不會被破壞壓扁,不怕水擊,壽命長。
4.倒置桶頂部設有排氣孔。連續排空氣性能好,不會形成冷滯后和氣堵。
5.不受背壓的影響,在高的背壓下能很好地工作。
6.工作可靠,只有兩個運動部件(杠桿—和倒置桶),故不會產生卡阻。
7.閥座與閥瓣在閥的頂部,閥瓣在開關中可以使污物通過,有良好的自我清洗性能,無污物困擾。

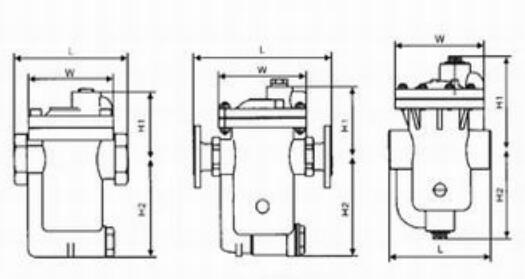

產品型號 | 公稱通徑 | 連接方式 | 使用壓力 | 最高允許溫度 | 外型尺寸 | 參考重量 | |||
L | H1 | H2 | W | ||||||
880/980 | 15-20 | 螺紋 | 0.01-1.0 | 350 | 125 | 78 | 102 | 103 | 2.2 |
881/981 | 15-25 | 0.01-1.7 | 350 | 125 | 78 | 102 | 103 | 2.8 | |
882/982 | 15-25 | 0.01-1.7 | 350 | 170 | 108 | 130 | 145 | 7 | |
883/983 | 25-32 | 0.01-1.7 | 350 | 205 | 130 | 192 | 178 | 14 | |
884/984 | 32-40 | 0.01-1.7 | 350 | 235 | 168 | 212 | 203 | 23 | |
815/985 | 32-50 | 0.01-1.7 | 350 | 255 | 164 | 252 | 220 | 26 | |
816/986 | 50 | 0.01-1.7 | 350 | 320 | 214 | 242 | 302 | 42 | |
881F/991 | 15-25 | 法蘭 | 0.01-1.7 | 350 | 170 | 78 | 102 | 103 | 5 |
882F/992 | 20-25 | 0.01-1.7 | 350 | 210 | 108 | 130 | 145 | 10 | |
25-32 | 0.01-1.7 | 350 | 270 | 130 | 192 | 178 | 18 | ||
883F/993 | 40-50 | 0.01-1.7 | 320 | ||||||
884F/994 | 32-50 | 0.01-1.7 | 350 | 320 | 168 | 212 | 203 | 27 | |
885F/995 | 40-50 | 0.01-1.7 | 350 | 320 | 164 | 252 | 220 | 29 | |
886F/996 | 65-80 | 0.01-1.7 | 350 | 400 | 214 | 242 | 302 | 45 |
倒置桶式蒸汽疏水閥連續排水量:
型號/尺寸 | 疏水閥的工作壓差(△P).kg/cm2 | |||||||||
0.5 | 1 | 2 | 4 | 8 | 9 | 10 | 12 | 15 | 17 | |
880/880F | 240 | 280 | 230 | 280 | 280 | 310 | 260 | |||
881/881F | 420 | 470 | 460 | 410 | 380 | 420 | 365 | 380 | 335 | 350 |
882/882F | 800 | 930 | 930 | 920 | 800 | 900 | 660 | 720 | 560 | 600 |
883/883F | 1520 | 1750 | 1800 | 2000 | 1560 | 1750 | 1550 | 1730 | 1500 | 1550 |
884/884F | 2500 | 2950 | 3020 | 3050 | 2600 | 2950 | 2550 | 2880 | 2500 | 2600 |
885/885F | 3960 | 4500 | 4500 | 4400 | 4600 | 4900 | 4500 | 4850 | 3000 | 3200 |
816/816F | 7190 | 8600 | 8150 | 8800 | 8000 | 8850 | 8450 | 9000 | 8400 | 8650 |
