刀型閘閥
產品用途
刀型閘閥采用全圓形的通道設計,在刀板上端安裝有聚四氟乙烯、刮泥器,聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端,可在閥體四周設置多個沖洗口。刀板底端加工成刀刃,光潔度高,保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
產品特點
1、可提升的閘板密封面,可刮除密封面上的粘著物,自動清除雜物。
2、不銹鋼閘板可防止腐蝕引起的密封泄漏
3、可選的整體不銹鋼材質,可防止腐蝕破壞
4、結構長度短,節省成本和安裝空間,也有效支持管道強度
5、閥體上的導向塊使閘板正確運動
6、可任意選用驅動機構
執行標準設計規范:GB/T 12234
結構長度:GB/T 12221
連接法蘭:JB/T 79
試驗與檢驗:JB/T 9092
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
產品性能規范
主要外形連接尺寸
結構圖片
刀型閘閥采用全圓形的通道設計,在刀板上端安裝有聚四氟乙烯、刮泥器,聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端,可在閥體四周設置多個沖洗口。刀板底端加工成刀刃,光潔度高,保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
產品特點
1、可提升的閘板密封面,可刮除密封面上的粘著物,自動清除雜物。
2、不銹鋼閘板可防止腐蝕引起的密封泄漏
3、可選的整體不銹鋼材質,可防止腐蝕破壞
4、結構長度短,節省成本和安裝空間,也有效支持管道強度
5、閥體上的導向塊使閘板正確運動
6、可任意選用驅動機構
執行標準設計規范:GB/T 12234
結構長度:GB/T 12221
連接法蘭:JB/T 79
試驗與檢驗:JB/T 9092
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
材質 | 型號 |
WCB | PZ73H-10C,PZ73H-16C |
304SS | PZ73H-10P,PZ73H-16P |
316SS | PZ73H-10R,PZ73H-16R |
產品性能規范
刀型閘閥性能規范 | |||
型號 | PZ73H-10 | PZ73H-16 | |
公稱壓力(MPa) | 1 | 1.6 | |
密封試驗壓力(MPa) | 1.1 | 1.76 | |
殼體試驗壓力(MPa) | 1.5 | 2.4 | |
適用溫度(℃) | ≤350℃ | ||
材料 | 閥體、閘板、閥蓋、支架 | WCB,304SS,316SS | |
填料 | 柔性石墨,聚四氟乙烯 | ||
手輪 | QT450-10 | ||
閥桿螺母 | ZCuA110Fe3 | ||
閥桿 | 2Cr13,304SS,316SS | ||
墊片 | 柔性石墨,聚四氟乙烯 |
主要外形連接尺寸

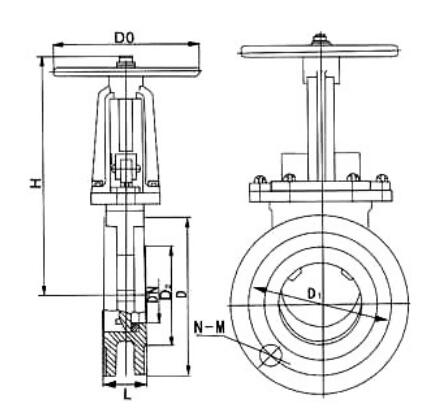

刀型閘閥外形及結構尺寸 (mm) | |||||||
DN | L | D | D1 | D2 | H | N-M | D0 |
50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |
