鍛鋼閘閥
產品用途
鍛鋼閘閥按照API 602標準設計制造,提供三種閥蓋設計形式:螺栓式閥蓋,焊接式閥蓋,壓力自緊密封閥蓋,用戶可根據需要選用不同的形式,鍛鋼閘閥提供法蘭、NPT螺紋、焊接式三種連接方式,適用于 Class150~2500 、工作溫度 -29~425℃(碳鋼)或 -29~500℃(不銹鋼)的小口徑管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
產品特點
1. 全徑或縮徑;
2. 明桿支架式(OS & Y);
3. 自定心壓板壓套式;
4. 螺栓連接、纏繞墊片密封式閥蓋;
5. 螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋;
6. 整體式上密座;
7. 承插端符合ASMEB16.11;
8. 螺紋連接端(NPT)符合ANSI/ASMEB1.20.1。
執行標準
設計規范:JB/T 7746、API602
結構長度:JB/T 7746、工廠規范
承插口/螺紋:JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗:JB/T 9092、API598
壓力-溫度:GB/T 9131、ANSI B16.34
產品標識:GB/T 12220、MSS SP25
供貨規范:JB/T 7928
產品型號
產品性能規范
主要零件材質
主要外形連接尺寸
鍛鋼閘閥按照API 602標準設計制造,提供三種閥蓋設計形式:螺栓式閥蓋,焊接式閥蓋,壓力自緊密封閥蓋,用戶可根據需要選用不同的形式,鍛鋼閘閥提供法蘭、NPT螺紋、焊接式三種連接方式,適用于 Class150~2500 、工作溫度 -29~425℃(碳鋼)或 -29~500℃(不銹鋼)的小口徑管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
產品特點
1. 全徑或縮徑;
2. 明桿支架式(OS & Y);
3. 自定心壓板壓套式;
4. 螺栓連接、纏繞墊片密封式閥蓋;
5. 螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋;
6. 整體式上密座;
7. 承插端符合ASMEB16.11;
8. 螺紋連接端(NPT)符合ANSI/ASMEB1.20.1。
執行標準
設計規范:JB/T 7746、API602
結構長度:JB/T 7746、工廠規范
承插口/螺紋:JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗:JB/T 9092、API598
壓力-溫度:GB/T 9131、ANSI B16.34
產品標識:GB/T 12220、MSS SP25
供貨規范:JB/T 7928
產品型號
材質 | 國標型號 | 美標型號 |
A105 | ZD41H/Y-16C | ZD41H/Y-C150 |
ZD41H/Y-25 | ZD41H/Y-C300 | |
ZD41H/Y-40 | ZD41H/Y-C600 | |
ZD41H/Y-64 | ZD41H/Y-C900 | |
ZD41H/Y-100 | ZD41H/Y-C1500 | |
ZD41H/Y-160 | ZD41H/Y-C2500 | |
304SS | ZD41H/Y-16P | ZD41H/Y-C150P |
ZD41H/Y-25P | ZD41H/Y-C300P | |
ZD41H/Y-40P | ZD41H/Y-C600P | |
ZD41H/Y-64P | ZD41H/Y-C900P | |
ZD41H/Y-100P | ZD41H/Y-C1500P | |
ZD41H/Y-160P | ZD41H/Y-C2500P | |
316SS | ZD41H/Y-16R | ZD41H/Y-C150R |
ZD41H/Y-25R | ZD41H/Y-C300R | |
ZD41H/Y-40R | ZD41H/Y-C600R | |
ZD41H/Y-64R | ZD41H/Y-C900R | |
ZD41H/Y-100R | ZD41H/Y-C1500R | |
ZD41H/Y-160R | ZD41H/Y-C2500R |
產品性能規范
鍛鋼閘閥主要性能規范 | ||||
公稱壓力(Mpa) | 實驗壓力 | 工作溫度(℃) | ||
強度(水)(Mpa) | 密封(水)空氣 | 低壓密封空氣(Mpa) | ||
1.6 | 2.4 | 1.76 | 0.6 | 350 |
2.5 | 3.75 | 3.75 | 0.6 | |
4 | 6 | 4.4 | 0.6 | |
6.4 | 9.6 | 7.04 | 0.6 | |
10 | 15 | 11 | 0.6 |
主要零件材質
鍛鋼閘閥主要零件材質 | |||
零件名稱 | 材質 | ||
閥體/閥蓋 | A105 | 304SS | 316SS |
閘板 | A105 | 304SS | 316SS |
閥桿 | 13Cr | 304SS | 316SS |
填料 | 柔性石墨 | PTFE編織 | PTFE編織 |
墊片 | 304L+石墨 | 304L+PTFE | 316L+PTFE |
壓蓋 | A105 | 304SS | 316SS |
填料壓環 | A105 | 304SS | 316SS |

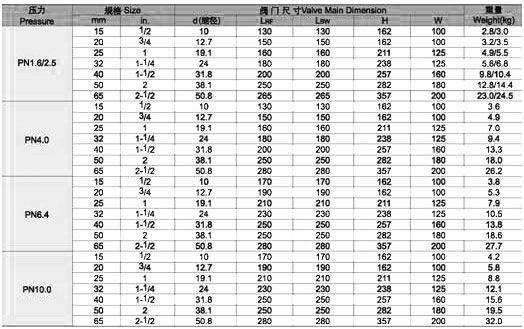

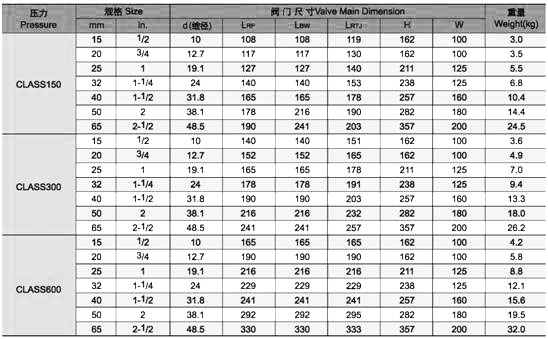

主要外形連接尺寸
