電動套筒調節閥
產品簡介
電動單座調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥 相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機 構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。
調節閥廣泛應用于給水管路中作調節流量使用。也可在油品管路中使用。
產品特點
電動單座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。
技術參數

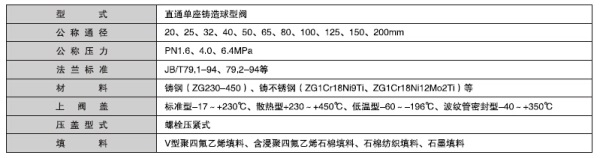

電動單座調節閥閥體
電動單座調節閥閥內組件

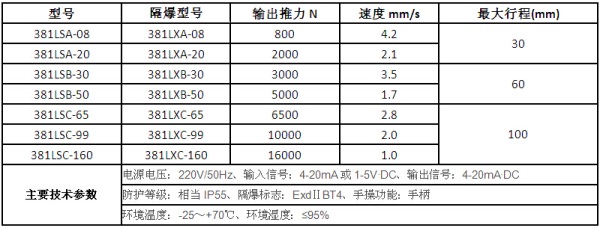

電動單座調節閥執行機構
電動單座調節閥閥作用形式
電關式（B） 電開式（K）

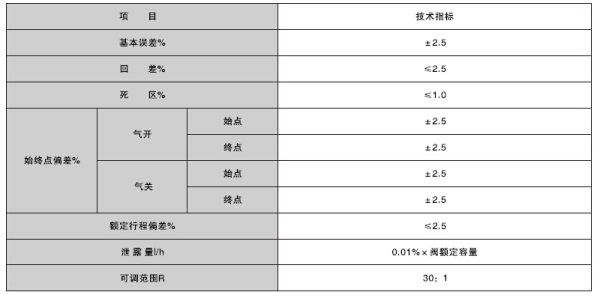

電動單座調節閥性能

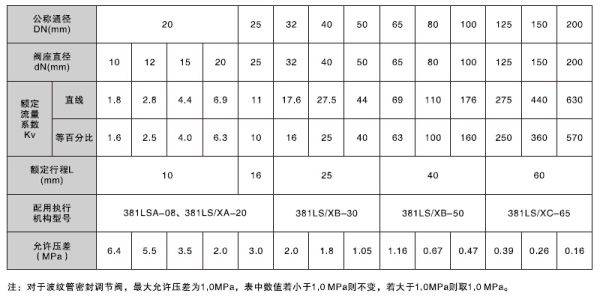

電動單座調節閥額定流量系數Kv、額定行程、配用執行機構型號、允許壓差

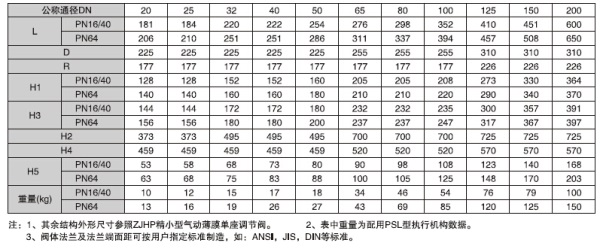

外形尺寸
電動單座調節閥外形尺寸

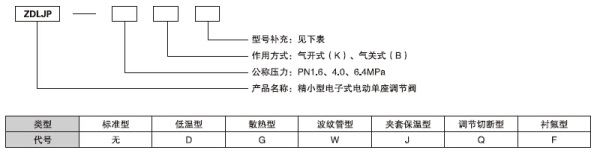

型號說明
電動單座調節閥型號說明
安裝注意
電動單座調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥，動態穩定性好，噪音低，空化腐蝕小。在現場使用中，很多往往不是因?yàn)殡妱?dòng)單座調節閥本身質量所引起，而是對電動單座調節閥的安裝使用不當所造成，如安裝環境、安裝位置及方向不當或者是管路不清潔等原因所致。因此電動單座調節閥在安裝使用時要注意以下幾方面：
1、電動單座調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
2、安裝電動單座調節閥的管道一般不要離地面或地板太高，在管道高度大于2m時應盡量設置平臺，以利于操作手輪和便于進行維修。
3、電動單座調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
4、電動單座調節閥屬于現場儀表，要求環境溫度應在－25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
5、為了使電動單座調節閥在發生故障或維修的情況下使生產過程能繼續進行，電動單座調節閥應加旁通管路。
同時還應特別注意，電動單座調節閥的安裝位置是否符合工藝過程的要求。
6、電動單座調節閥執行機構的減速器拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。
7、電動單座調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝。如現場導線采用SBH型或其它六芯或八芯、外徑為11.3mm左右的膠皮安裝電纜線。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。
