電動球閥
一、產品介紹
電動法蘭球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。電動法蘭球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動法蘭球閥通常用于密封要求嚴格的場合,除控制氣體、液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質,廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動法蘭球閥是一種重要的閥類,在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。電動法蘭球閥旋轉90°即可全關全開,與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。主要特點如下:
二、技術參數和性能
三、產品結構圖
四、主要零部件材料
電動法蘭球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。電動法蘭球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動法蘭球閥通常用于密封要求嚴格的場合,除控制氣體、液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質,廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動法蘭球閥是一種重要的閥類,在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。電動法蘭球閥旋轉90°即可全關全開,與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。主要特點如下:
(1)電動法蘭球閥適用于兩位切斷、調節的場合。
(2)電動法蘭球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
(3)密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠,甚至切斷。
(4)電動法蘭球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高。
(5)流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
(6)智能型電動球閥采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入輸出信號4-20mA及3800VAC電源即可控制運轉。具有連線簡單、結構緊湊、動作穩定可靠等優點。
二、技術參數和性能
CH執行機構技術參數 | 閥體參數 | |||
電源 | AC200/ 220V,50/ 60Hz | 公稱通徑 | DN10 ~300mm | |
輸出力矩 | 50N·M~ 2000N·M | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
動作范圍 | 0~90° 0 ~360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS | |
等電子式電動執行機構 | ||||
保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |
環境溫度 | -30° ~60° | 可調范圍 | DN10 -80 | DN100 -300 |
250:01 :00 | 350 :01:00 | |||
手動操作 | 同附帶手柄操作 | 基本誤差 | ±1% | |
限位 | 電氣、機械二重限位 | 死區 | ≤1% | |
防護等級 | 相當于IP-65 | 回差 | ≤1% | |
位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 | |
驅動電機 | 8W/E | PTFE ≤ 150℃ RTFE ≤ 180℃ PPL ≤ 300℃ 硬密封≤ 450℃ | ||
進線接口 | PE1/ 2〞進線線鎖 |
試驗壓力 | 公稱壓力(Mpa) | 壓力級 | JIS(Mpa) | |||||||
(Mpa) | 1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 600 | 10K | 20K |
強度試驗 | 2.4 | 3.8 | 6 | 9.6 | 15 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7 | 11 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5~0.7 |

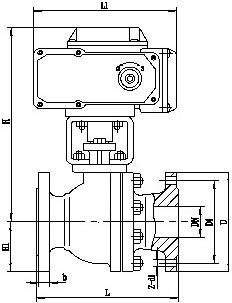

三、產品結構圖
零件名稱 | 材 料 | ||||||
閥體 | WCB | ZG1Cr 18Ni9Ti | CF8 | CF3 | ZG1 Cr18 Ni12 Mo2Ti | CF8M (316) | CF3M |
-304 | (304L) | (316L) | |||||
球體、閥桿 | 2Cr13 | 1Cr18 Ni9Ti | 0Cr1 9Ni9 | 00Cr1 9Ni11 | 1Cr1 8Ni 12M o2Ti | 0Cr17 Ni12 Mo2 | 00Cr1 7Ni12 Mo2 |
-304 | (304L) | -316 | (316L) | ||||
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | ||||||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
