電動通風蝶閥
產品簡介:
電動通風蝶閥產品廣泛應用于各種通風除塵管路雙向啟閉及燃?xì)庹{(diào)節設備,適用于冶金、礦山、水泥、化工、發電、工業爐等行業的燃?xì)庹{(diào)節、通風除塵及環境保護系統之中。

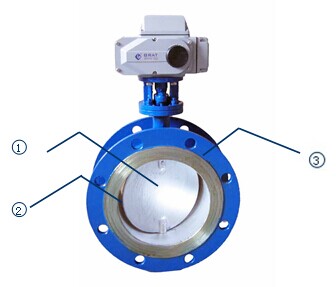

產品特性Product characteristics
?、匍y體、閥板均用鋼板焊接加工而成,重量輕、結構簡單、安裝方便
?、诘迮c閥體間的膨脹間隙大,能有效防止因熱漲冷縮造成的卡死現象。
③內無連桿、螺栓等、工作可靠、有效延長了使用壽命長。
驅動力矩小,啟閉靈活無摩擦,操作方便,閥門使用壽命長
可以多工位安裝,不受介質流向影響。
采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,避免高溫膨脹的影響,操作輕便。
適用于通風系統、空調系統、高溫?zé)煔庵械拈_關切斷和流量調節作用。
適用于低壓狀態的空氣或其它氣體的流量、壓力控制,此外也適用于高溫狀態的氣體及蝕性介質等。
產品參數Product parameters
產品參數Product parameters
產品資料Product information
1.電動通風蝶閥安裝尺寸圖表
2.電動通風蝶閥安裝尺寸
3.電動通風蝶閥性能規范
4.電動通風蝶閥主要零部件材質
電動通風蝶閥產品廣泛應用于各種通風除塵管路雙向啟閉及燃?xì)庹{(diào)節設備,適用于冶金、礦山、水泥、化工、發電、工業爐等行業的燃?xì)庹{(diào)節、通風除塵及環境保護系統之中。
產品特性Product characteristics
?、匍y體、閥板均用鋼板焊接加工而成,重量輕、結構簡單、安裝方便
?、诘迮c閥體間的膨脹間隙大,能有效防止因熱漲冷縮造成的卡死現象。
③內無連桿、螺栓等、工作可靠、有效延長了使用壽命長。
可以多工位安裝,不受介質流向影響。
采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,避免高溫膨脹的影響,操作輕便。
適用于通風系統、空調系統、高溫?zé)煔庵械拈_關切斷和流量調節作用。
適用于低壓狀態的空氣或其它氣體的流量、壓力控制,此外也適用于高溫狀態的氣體及蝕性介質等。
公稱通徑 | DN50~DN2000 | |
工作電源 | AC220V,AC380V, DC24V | |
介質溫度 | 0-600℃(備選) | |
公稱壓力 | 0.1~0.6MPa | |
試驗壓力 | 密封0.15Mpa;殼體0.11Mpa | |
適用介質 | 含塵煙氣、空氣、煤氣 | |
輸入信號 | 4-20mA/0-5V~10V(備選) | |
輸出信號 | 4-20mA/0-5V~10V(備選) | |
連接方式 | 法蘭式 | |
流量特性 | 線性/等百分比特性 | |
控制方式 | 調節或開關式控制 | |
密封形式 | 開放式、后座式(超高溫適用)、密封式(常溫適用) | |
試驗壓力 | 殼體實驗 | 0.15MPa |
密封試驗 | 0.11MPa | |
閥體材質 | A3鋼、耐熱鋼 SUS304不銹鋼、SUS316不銹鋼 | |
閥板材質 | A3鋼、耐熱鋼 SUS304不銹鋼、SUS316不銹鋼 | |
填料材質 | 襯四氟、石墨 | |
防護等級 | IP67 | |
制造標準 | JB/T8692-199 | |
產品設計與制造 | GB/T122381989、API609標準 | |
產品檢查與實驗 | GB/T139271992、API598標準 | |
側法蘭連接 | GB9115.88、GB9113.3~5-88、ASME B16.5CL.150,CL.300及ASME B16.47CL.150標準。 |
產品參數Product parameters
產品參數Product parameters
產品資料Product information

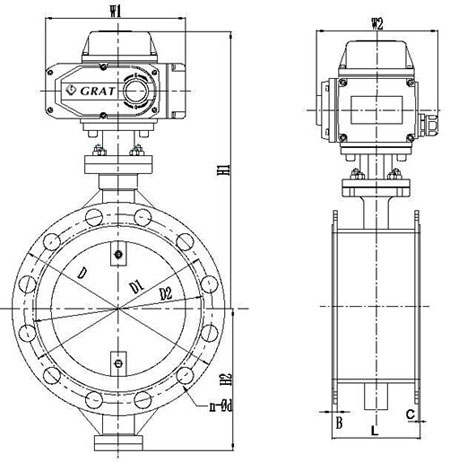

1.電動通風蝶閥安裝尺寸圖表
規格 | D | D1 | L | B | C | n-Φd | H1 | H2 | W1 | W2 |
mm/0.6 | ||||||||||
MPa | ||||||||||
50 | 140 | 110 | 108 | 14 | 3 | 4-Φ14 | 200 | 70 | 196 | 145 |
65 | 160 | 130 | 112 | 14 | 3 | 4-Φ14 | 210 | 80 | 196 | 145 |
80 | 190 | 150 | 114 | 14 | 3 | 4-Φ18 | 220 | 95 | 196 | 145 |
100 | 205 | 170 | 127 | 14 | 3 | 4-Φ18 | 240 | 105 | 196 | 145 |
125 | 235 | 200 | 140 | 14 | 3 | 8-Φ18 | 260 | 120 | 196 | 145 |
150 | 260 | 225 | 140 | 16 | 3 | 8-Φ18 | 280 | 132 | 196 | 145 |
200 | 315 | 280 | 152 | 18 | 3 | 8-Φ18 | 320 | 160 | 196 | 145 |
250 | 370 | 335 | 165 | 22 | 3 | 12-Φ18 | 350 | 187 | 196 | 145 |
300 | 435 | 395 | 178 | 22 | 4 | 12-Φ22 | 370 | 220 | 196 | 145 |
350 | 485 | 445 | 190 | 22 | 4 | 12-Φ22 | 390 | 245 | 196 | 145 |
400 | 535 | 495 | 216 | 22 | 4 | 16-Φ22 | 420 | 270 | 196 | 145 |
450 | 590 | 550 | 222 | 24 | 4 | 16-Φ22 | 450 | 297 | 196 | 145 |
500 | 640 | 600 | 229 | 24 | 4 | 20-Φ22 | 460 | 322 | 196 | 145 |
600 | 755 | 705 | 267 | 24 | 5 | 20-Φ28 | 520 | 377 | 196 | 145 |
700 | 860 | 810 | 292 | 28 | 5 | 24-Φ26 | 600 | 430 | 255 | 184 |
800 | 975 | 920 | 318 | 28 | 5 | 24-Φ30 | 650 | 487 | 255 | 184 |
900 | 1075 | 1020 | 330 | 28 | 5 | 24-Φ30 | 700 | 537 | 255 | 184 |
1000 | 1175 | 1120 | 410 | 28 | 5 | 28-Φ30 | 750 | 587 | 255 | 184 |
1200 | 1405 | 1340 | 470 | 28 | 5 | 32-Φ33 | 860 | 702 | 255 | 184 |
1300 | 1475 | 1420 | 510 | 32 | 5 | 36-Φ30 | 920 | 4760 | 255 | 184 |
1400 | 1630 | 1560 | 530 | 32 | 5 | 36-Φ30 | 940 | 782 | 255 | 184 |
1500 | 1690 | 1630 | 580 | 32 | 5 | 40-Φ36 | 1080 | 860 | 255 | 184 |
1600 | 1830 | 1760 | 600 | 32 | 5 | 40-Φ36 | 1100 | 895 | 255 | 184 |
1800 | 2045 | 1970 | 670 | 34 | 5 | 44-Φ39 | 1160 | 995 | 255 | 184 |
2000 | 2265 | 2180 | 760 | 34 | 5 | 48-Φ42 | 1280 | 1095 | 255 | 184 |
3.電動通風蝶閥性能規范
公稱通徑DN | DN100-DN2000 | |
公稱壓力PN | 0.1 MPa | |
試驗壓力 | 殼體實驗 | 0.15MPa |
密封試驗 | 0.11MPa | |
工作溫度℃ | <200℃,<450℃,特殊:<600℃ | |
適用介質 | 含塵煙氣、空氣、煤氣 |
4.電動通風蝶閥主要零部件材質
零件名稱 | 材料 |
閥體 | Q235-B、20、20g、304等 |
閥板 | |
轉軸 | 45、40Cr、304等 |
填料 | YS250F等 |
手柄 | KTH33008 |
