氣動法蘭球閥
氣動不銹鋼球閥用途及特點
氣動不銹鋼球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制,它與其它閥類相比,具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。
3、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
7、 防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。
氣動不銹鋼球閥氣動執行機構
采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動不銹鋼球閥執行標準
1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。
氣動不銹鋼球閥性能范圍
氣動不銹鋼球閥產品結構圖
氣動不銹鋼球閥安裝尺寸表
氣動不銹鋼球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制,它與其它閥類相比,具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。
3、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
7、 防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。
氣動不銹鋼球閥氣動執行機構
采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動不銹鋼球閥執行標準
1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。
氣動不銹鋼球閥性能范圍
壓力等級 | 公稱壓力(PN) | 磅級(Class) | ||||||||
1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 400 | 600 | ||
試驗壓力 | 殼體試驗 | 2.4 | 3.75 | 6 | 9.6 | 15 | 3.03 | 7.5 | 10.2 | 15 |
密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11 | 2.2 | 5.5 | 7.48 | 11 | |
適用工況 | 適用介質 | 紙漿、漿料、粉塵及含各種固體顆粒的介質 | ||||||||
適用溫度 | -196~≤550℃ | |||||||||
適用規范 | 設計制造按 | GB12237-89 | API 6D | JP17S-48 | ||||||
法蘭尺寸按 | JB79-59、GB9113 、HG20592-07 | ANSI B16.5 | JIS B2212-2214 | |||||||
結構長度按 | GB12221-89 | ANSI B16.10 | JIS B2002 | |||||||
檢驗試驗按 | JB/T9092-99 | API 598 |

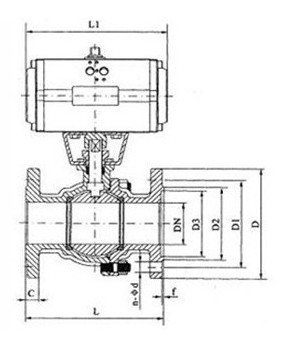

氣動不銹鋼球閥產品結構圖
氣動不銹鋼球閥安裝尺寸表
公稱通徑 | 尺 寸 | 執 行 器 型 號 | ||||||||||||||
DN(mm) | 1.6MPa | 2.5MPa | 4.0MPa | |||||||||||||
L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | GTD/GTE | |
15 | 130 | 95 | 65 | 14 | 4月14日 | 130 | 95 | 65 | 16 | 4月14日 | 130 | 130 | 65 | 16 | 4月14日 | |
20 | 130 | 105 | 75 | 14 | 4月14日 | 130 | 105 | 75 | 16 | 4月14日 | 150 | 150 | 75 | 16 | 4月14日 | AW/AWS |
25 | 140 | 115 | 85 | 14 | 4月14日 | 140 | 115 | 85 | 16 | 4月14日 | 160 | 160 | 85 | 16 | 4月14日 | |
32 | 165 | 135 | 100 | 16 | 4月18日 | 165 | 135 | 100 | 18 | 4月18日 | 180 | 180 | 100 | 18 | 4月18日 | 系列執行器 |
40 | 165 | 145 | 110 | 16 | 4月18日 | 165 | 145 | 110 | 18 | 4月18日 | 200 | 200 | 110 | 18 | 4月18日 | |
50 | 203 | 160 | 125 | 16 | 4月18日 | 203 | 160 | 125 | 20 | 4月18日 | 230 | 230 | 125 | 20 | 4月18日 | 以上選配僅供參考具體 |
65 | 222 | 180 | 145 | 18 | 4月18日 | 222 | 180 | 145 | 22 | 8月18日 | 290 | 290 | 145 | 22 | 8月18日 | |
80 | 241 | 195 | 160 | 20 | 8月18日 | 241 | 195 | 160 | 22 | 8月18日 | 310 | 310 | 160 | 22 | 8月18日 | 選區用根據實際要求 |
100 | 305 | 215 | 180 | 20 | 8月18日 | 305 | 230 | 190 | 24 | 8月23日 | 350 | 350 | 190 | 24 | 8月23日 | |
125 | 356 | 245 | 210 | 22 | 8月18日 | 356 | 270 | 220 | 28 | 8月25日 | 400 | 270 | 220 | 28 | 8月25日 | |
150 | 394 | 280 | 240 | 24 | 8月23日 | 394 | 300 | 250 | 30 | 8月25日 | 480 | 300 | 250 | 30 | 8月25日 | |
200 | 457 | 335 | 295 | 28 | 12月23日 | 457 | 360 | 310 | 34 | 12月25日 | 600 | 375 | 320 | 38 | 12月30日 |
