暗桿閘閥
暗桿閘閥的啟閉件為閘板,在運行時閘板的運動方向會與介質的流動方向相互垂直。通常暗桿閘閥只做全開或是全關,它不適合用來作調節和節流使用。該閘閥利用整體包膠的設計方式來達到良好的密封性能,防止生銹、腐蝕,在各行各業都得以受用。
一、暗桿閘閥原理:
暗桿閘閥在工作中高度會保持不變的狀態,安裝它的空間量小,適合做成大口徑或是安裝在對閘閥又要求的工況環境中。閥桿螺母都設置在閘板上,手輪開始轉動運行的同時會帶動閥桿轉動,從而使閘板提升通過閥門底端以及閥瓣上的導槽,將旋轉的運動轉換為直線運動,也就是將操作轉矩轉換為操作推力。
將閥門開啟后,閘板提升高度到到與閥門通徑相等的1:1倍時,介質就能暢通流淌,不過在工作運行時,是沒有辦法做監視。一般的用戶在使用暗桿閘閥,都是以閥桿的頂點作為標志,所以通常為了保障該閘閥能夠順利安全的工作運行,會在開到頂點的位置上在倒回做1~2圈的旋轉動作。

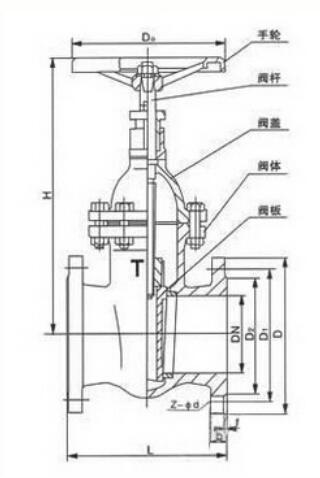

二、暗桿閘閥結構圖:
三、暗桿閘閥的作用和主要用途:
暗桿閘閥不但具有彈性座封閘閥的優點,同時它也具有自身獨特的優勢。它利用彈性閘板產生微量變形的補償效果來達到良好的密封目的,具有開關輕便、密封可靠、使用壽命長、彈性記憶力佳、安裝維修方便等特點。該閘閥的閥體采用的是球墨鑄鐵制造而成,因此它的重量非常輕便,只有傳統閘閥的20%~30%左右,廣泛用于石油、化工、污水、自來水、食品、醫藥、輕紡、治金、電力、船舶、能源系統等管路上作截流與調節裝置來使用。
四、暗桿閘閥的規格和性能參數:
公稱壓力:1.0~2.5MPa
工作溫度:0~80℃
法蘭標準:GB/T 17241.6 GB9113
公稱通經:50~600mm
適用介質:水、油、氣等
試驗標準:GB13927 AP1598

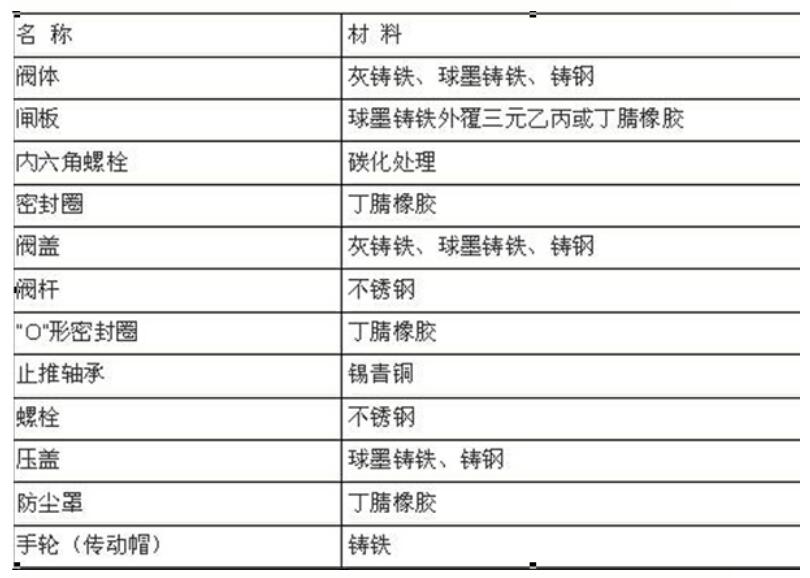

五、暗桿閘閥零件材料:
六、暗桿閘閥特點:
1.暗桿閘閥的結構簡單、緊湊,獨特的設計方案,使得該閘閥剛性好,通道暢通無阻,流體的阻力小;
2.密封面材質選用的是不同硬度的不銹鋼和硬質合金制造而成,增長了使用壽命;
3.暗桿閘閥采用柔性石墨來進行填料,密封性能可靠,操作方便靈活;
4.暗桿閘閥的結構形式為剛性楔式單閘板雙閘板形式、彈性楔式單閘板;
5.暗桿閘閥的驅動方式有很多,可依據客戶的需求進行挑選,例如手動、電動、氣動、齒輪傳動等等。
傳統市場上使用的閘閥大多數存在一定的缺陷,例如易生銹、易腐蝕、密封不良、彈性記憶差等。冠龍閥門引進外來先進的閥門制造技術所制造出的暗桿閘閥,不但克服傳統閘閥所存在的缺陷,由于該閘閥的結構特點,還能夠大幅度的節約了安裝空間。
