水封閘閥
產品用途
水封閘閥適用于公稱壓力≤10.0MPa,工作溫度≤425℃,工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用,尤其適用于火電廠汽機真空冷凝系統。
產品特點
1、本產品的閥蓋填料室具有水密封結構,當接口通入壓力O.6~1 MPa的水時,可使系統與大氣隔離,保證系統具有良好的氣密封。
2、DSZ44型系列采用雙閘板雙向彈性密封,啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。
4、在管路上作啟閉裝置用,必須處于全開或全閉狀態,不得用于調節流量。
5、閥門連接方式有法蘭和焊接兩種,驅動方式為手動和電動。
執行標準
設計規范:GB/T 12234
結構長度:GB/T 12221
連接法蘭:JB/T 79
試驗與檢驗:JB/T 9092
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
產品性能規范
產品主要連接尺寸
結構圖片
水封閘閥適用于公稱壓力≤10.0MPa,工作溫度≤425℃,工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用,尤其適用于火電廠汽機真空冷凝系統。
產品特點
1、本產品的閥蓋填料室具有水密封結構,當接口通入壓力O.6~1 MPa的水時,可使系統與大氣隔離,保證系統具有良好的氣密封。
2、DSZ44型系列采用雙閘板雙向彈性密封,啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。
4、在管路上作啟閉裝置用,必須處于全開或全閉狀態,不得用于調節流量。
5、閥門連接方式有法蘭和焊接兩種,驅動方式為手動和電動。
執行標準
設計規范:GB/T 12234
結構長度:GB/T 12221
連接法蘭:JB/T 79
試驗與檢驗:JB/T 9092
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
材質 | 型號 | |
手動 | 電動 | |
WCB | DSZ64Y-16C,DSZ64Y-25,DSZ64Y-40,DSZ64Y-64,DSZ64Y-100 | DSZ964Y-16C,DSZ964Y-25,DSZ964Y-40,DSZ964Y-64,DSZ964Y-100 |
WC9 | DSZ64Y-16I,DSZ64Y-25I,DSZ64Y-40I,DSZ64Y-64I,DSZ64Y-100I | DSZ964Y-16I,DSZ964Y-25I,DSZ964Y-40I,DSZ964Y-64I,DSZ964Y-100I |
產品性能規范
公稱壓力(MPa) | ||||||
殼體強度試驗 | 1 | 1.6 | 2.5 | 4 | 6.4 | 10 |
密封試驗 | 1.5 | 2.4 | 3.8 | 6 | 9.6 | 15 |
上密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7 | 11 |
氣密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7 | 11 |
適用范圍 | ||||||
產品類型 | 適用溫度(℃) | 適用介質 | ||||
碳鋼型 | ≤425 | 水、蒸汽、油品、非腐蝕性氣體 | ||||
合金型 | ≤540 |
產品主要連接尺寸
水封閘閥主要連接尺寸 | |||||||
公稱通徑 | L | H | DO | PNl.6MPa | PN2.5MPa | ||
DN | |||||||
|
D | D1 | D | D1 | |||
50 | 250 | 334 | 250 | 58 | 50 | 64 | 4g |
65 | 270 | 439 | 250 | 75 | 65 | 82 | 67 |
80 | 280 | 495 | 300 | 91 | 79 | 95 | 77 |
100 | 300 | 575 | 350 | 11O | 97 | 117 | 101 |
125 | 325 | 587 | 350 | 136 | 121 | 144 | 126 |
150 | 350 | 607 | 350 | 163 | 146 | 172 | 158 |
200 | 400 | 740 | 400 | 223 | 202 | 223 | 202 |
250 | 450 | 863 | 400 | 278 | 254 | 278 | 254 |
300 | 500 | 990 | 400 | 330 | 305 | 330 | 305 |
350 | 550 | 1137 | 500 | 382 | 352 | 382 | 352 |
400 | 600 | 1523 | 500 | 432 | 399 | 432 | 39g |
450 | 650 | 1618 | 600 | 485 | 451 | 485 | 451 |
500 | 700 | 1657 | 600 | 535 | 501 | 535 | 499 |
600 | 800 | 1746 | 700 | 636 | 601 | 636 | 599 |

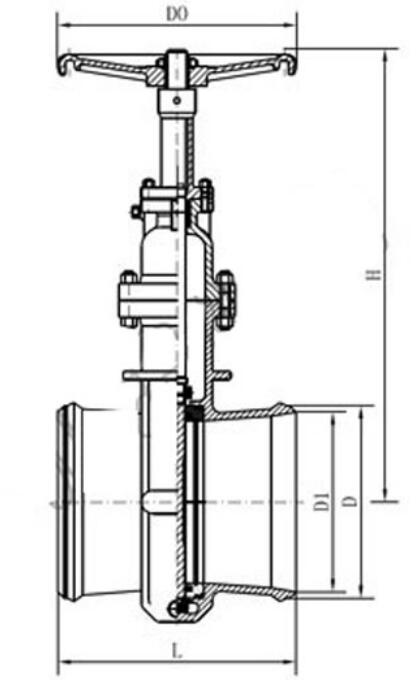

結構圖片
